Genel Tanıtım

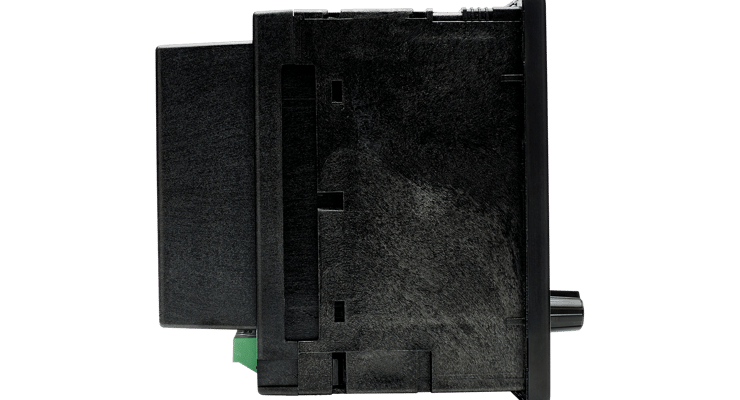

SIM-Q MKII, özellikle yüksek kaçak kapasitansı ile karakterize edilen AC/DC şebekelerinin üst düzey izlenmesi için uygundur. 5-20 Hz frekans değişimlerine sahip itici sistemler için SIM-Q MKII'nin düşük frekanslı (LF) bir versiyonu mevcuttur.

SIM-Q MKII, izlenen sisteme ±25 V DC voltajın bindirildiği patentli bir ölçüm yöntemi kullanır. İzlenen şebeke kapasitansları ve AC/DC bileşenlerinin etkisini ortadan kaldırmak için SIM-Q MKII, bunları telafi edecek otomatik bir ölçüm döngüsü gerçekleştirir.

Seçilebilir modlar
SIM-Q MKII'nin büyük kapasitansları ölçme yeteneği, şebeke kaçak kapasitansının şarj ve deşarjı nedeniyle uzun ölçüm döngülerine neden olur.

Arıza tespiti sırasında hızlı tepki veren bir ürün sağlamak için SIM-Q MKII, optimum performans için üç seçilebilir modla donatılmıştır:

Normal mod (IMD tipi: AC/DC)
Uzun ölçüm döngüleri ve nispeten uzun tepki süresi, ancak bozulmalara karşı dayanıklıdır. Kapasitans ve DC seviyelerine bağlı olarak tepki süresi 10 ila 7.000 saniye (2 saat) arasında olabilir.

Hızlı mod (IMD tipi: AC)
Kısa tepki süresi. Birden fazla grubun devreye alınması/devreden çıkarılması gerektiğinde arıza tespiti için kullanılır. Ölçüm, kapasitans ve DC seviyelerini telafi etmez!

Test modu
Uyarı/röle fonksiyonunun kendi kendine testi ve ayar noktasının ayarlanması için kullanılır. Mod seçildiğinde, röle etkinleştirilir ve ölçüm cihazı gerçek ayar noktası değerini gösterir. Ayar noktasını istenen değere ayarlamak için muhafazanın arka tarafındaki düğmeyi kullanın ve ardından ölçüm için izleme modunu seçin.
