| Seri |
TeSys
TeSys Deca |
| Ürün adı |

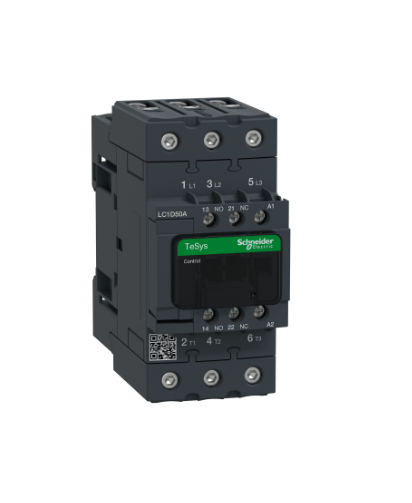

TeSys D
TeSys Deca |
| Ürün ya da bileşen tipi |
Kontaktör |
| Ürün grubu |
LC1D |
| Kontaktör uygulaması |
Motor kontrol
Direnç yükü |
| Kullanım kategorisi |
AC-4
AC-1
AC-3
AC-3e |
| Kutup tanımı |
3P |
| Power pole contact composition |
3 NA |
| [Ue] nominal çalışma voltajı |
Güç devresi: <= 690 V AC 25...400 Hz
Güç devresi: <= 300 V DC |
| [Ie] nominal çalışma akımı |
50 A 60 °C) -de <= 440 V AC AC-3 için güç devresi
80 A 60 °C) -de <= 440 V AC AC-1 için güç devresi
50 A 60 °C) -de <= 440 V AC AC-3e için güç devresi |
| Motor gücü kW |
15 kW -de 220...230 V AC 50/60 Hz (AC-3)
22 kW -de 380...400 V AC 50/60 Hz (AC-3)
30 kW -de 500 V AC 50/60 Hz (AC-3)
33 kW -de 660...690 V AC 50/60 Hz (AC-3)
25 kW -de 415 V AC 50/60 Hz (AC-3)
30 kW -de 440 V AC 50/60 Hz (AC-3)
11 kW -de 400 V AC 50/60 Hz (AC-4)
15 kW -de 220...230 V AC 50/60 Hz (AC-3e)
22 kW -de 380...400 V AC 50/60 Hz (AC-3e)
30 kW -de 500 V AC 50/60 Hz (AC-3e)
33 kW -de 660...690 V AC 50/60 Hz (AC-3e)
25 kW -de 415 V AC 50/60 Hz (AC-3e)
30 kW -de 440 V AC 50/60 Hz (AC-3e) |
| Motor power HP (UL / CSA) |
3 hp -de 115 V AC 50/60 Hz için 1 faz motorlar
7,5 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar
15 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar
15 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar
40 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar
40 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar |
| Kontrol devresi tipi |
AC -de 50/60 Hz |
| Kontrol devresi gerilimi |
220 V AC 50/60 Hz |
| Yardımcı kontak düzenleme |
1 NA + 1 NK |
| [Uimp] nominal darbe dayanım voltajı |
6 kV 'e uygunIEC 60947 |
| Aşırı gerilim kategorisi |
III |
| [Ith] klasik açık hava termik akımı |
10 A -de <60 °C için sinyalleme devresi
80 A -de <60 °C için güç devresi |
| Irms nominal kapama kapasitesi |
140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1
900 A -de 440 V için güç devresi 'e uygunIEC 60947 |
| Nominal kesme kapasitesi |
900 A -de 440 V için güç devresi 'e uygunIEC 60947 |
| [Icw] nominal kısa süreli dayanma akımı |
400 A -de <40 °C - 10 s için güç devresi
810 A -de <40 °C - 1 sn için güç devresi
84 A -de <40 °C - 10 min için güç devresi
208 A -de <40 °C - 1 min için güç devresi
100 A - 1 sn için sinyalleme devresi
120 A - 500 ms için sinyalleme devresi
140 A - 100 ms için sinyalleme devresi |
| Ilgili sigorta değeri |
10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1
100 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
100 A gG -de <= 690 V koordinasyon tip 2 için güç devresi |
| Ortalama empedans |
1,5 mOhm - Ith 80 A 50 Hz için güç devresi |
|
[Ui] nominal yalıtım voltajı
|
Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali
Güç devresi: 690 V 'e uygunIEC 60947-4-1 |
| Elektrik dayanıklılığı |
1,45 Mcycles 50 A AC-3 Ue'de <= 440 V
1,1 Mcycles 80 A AC-1 Ue'de <= 440 V
1,45 Mcycles 50 A AC-3e Ue'de <= 440 V |
| Kutup başına güç dağılımı |
3,7 W AC-3
9,6 W AC-1
3,7 W AC-3e |
| Front cover |
Ile |
| Montaj desteği |
Ray
Plaka |
| Standartlar |
CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
IEC 60335-1 |
| Ürün sertifikaları |
RINA
DNV
CSA
GOST
BV
GL
UL
CCC
LROS (Lloyds register of shipping) |
| Bağlantılar - terminaller |
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
Güç devresi: EverLink BTR vidalı konnektörler 1 kablo(lar) 1…35 mm²esnek kablo uçsuz
Güç devresi: EverLink BTR vidalı konnektörler 2 kablo(lar) 1…25 mm²esnek kablo uçsuz
Güç devresi: EverLink BTR vidalı konnektörler 1 kablo(lar) 1…35 mm²esnek ile
Güç devresi: EverLink BTR vidalı konnektörler 2 kablo(lar) 1…25 mm²esnek ile
Güç devresi: EverLink BTR vidalı konnektörler 1 kablo(lar) 1…35 mm²katı kablo uçsuz
Güç devresi: EverLink BTR vidalı konnektörler 2 kablo(lar) 1…25 mm²katı kablo uçsuz |
| Sıkma torku |
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 8 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 25…35 mm² altıgen 4 mm
Güç devresi: 5 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 1…25 mm² altıgen 4 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 |
| Çalışma süresi |
4...19 msn açma
12...26 msn kapama |
| Güvenlik güvenilirlik düzeyi |
B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| Mekanik dayanıklılık |
6 Mcycles |
| Maximum operating rate |
3600 cyc/h -de <60 °C
|
